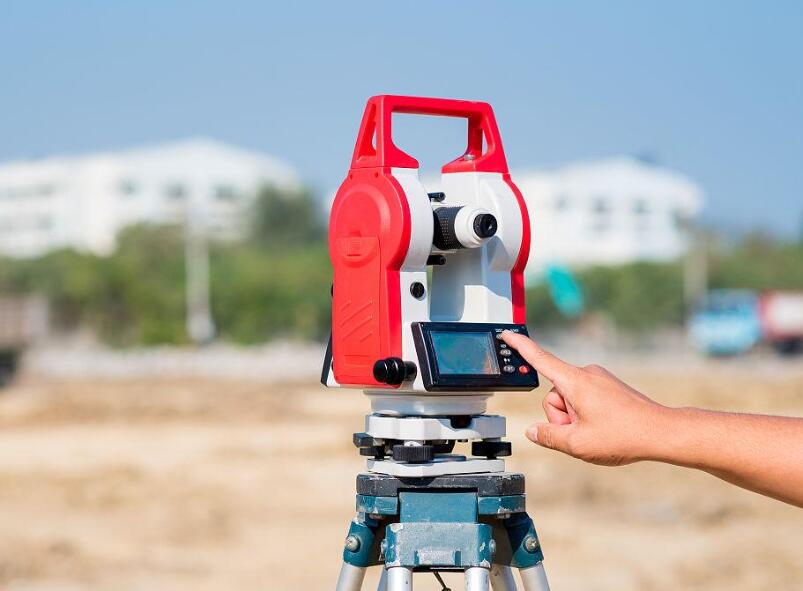

經緯儀的基本操作和使用方法
經緯儀的基本操作步驟可以概括為以下幾個步驟:

1. **儀器準備**:
- 將經緯儀安裝在穩固的三腳架上,確保三腳架的三條腿等長且水平。
- 調整三腳架的高度,使其適應操作員的身高,方便操作。
2. **對中**:
- 將儀器放置在測量點附近,目估對中,即使儀器中心與測量站點上的標志(比如中心樁)保持在同一鉛垂線上。
- 使用光學對中器,確保儀器中心與目標對齊。
3. **整平**:
- 調整儀器的水平度盤,使其水平。通常通過旋轉腳螺旋使水平氣泡居中,確保儀器的垂直軸垂直于水平面。
- 檢查和微調,確保水平刻度盤的水平度。

4. **瞄準**:

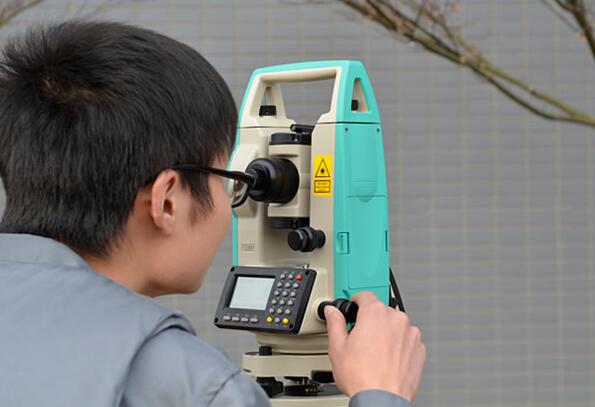

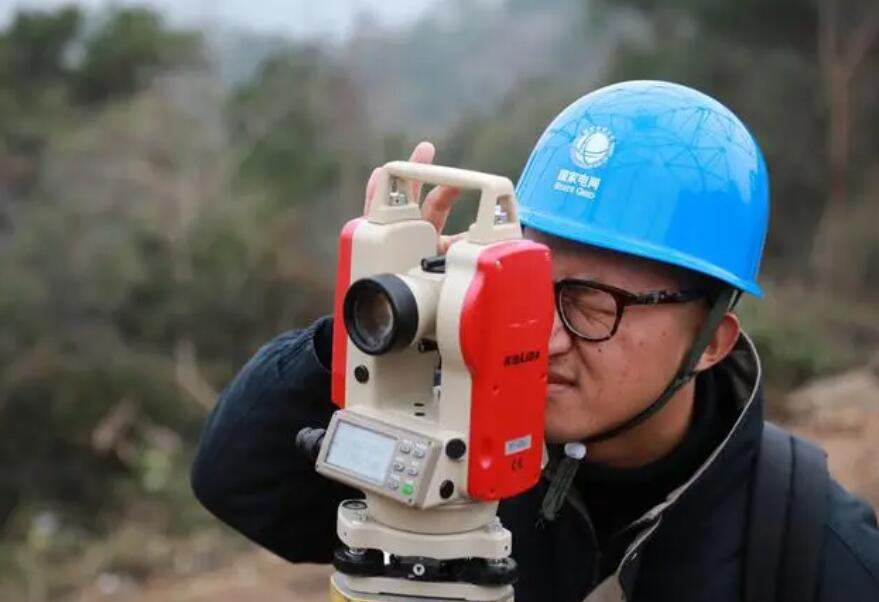

- 轉動望遠鏡,將目標物(通常是標志或遠處的特征點)置于十字絲中心。
- 確保望遠鏡的視軸與目標物的視線平行。
5. **讀數**:
- 通過觀察水平和垂直度盤的讀數,記錄水平角(即兩點連線與水平面的夾角)和豎直角(即望遠鏡視線與儀器垂直軸的夾角)。
- 根據儀器規格,讀取最小分格值,計算出更精確的角度數值。
6. **重復測量**:
- 如果需要測量多個角度,重復以上步驟,每次測量前確保儀器重新對中和整平。

7. **數據記錄和處理**:
- 將測量結果記錄在測量記錄表或電子設備上,并進行后續的數據處理和計算,如坐標轉換或角度計算。
8. **結束與清理**:
- 完成測量后,關閉儀器,收起三腳架,妥善保管。
經緯儀的操作需要一定的技巧和經驗,特別是對中、整平的精確度直接影響到測量結果的準確性。
南京環球測繪儀器有限公司提供RTK/GPS、千尋知寸CORS賬號、全站儀、水準儀、經緯儀、垂準儀、無人機等測繪儀器的銷售、租賃、檢定、校正、維修等服務,也承接測繪培訓與各種內外業工程測量任務,有相關的需要了解都可以留言或者在線咨詢我們,我們將詳細為你解答。
更多相關
國測地形一隊為引漢濟渭工程提供測繪保障服務紀實
引漢濟渭工程地跨黃河、長江兩大流域,橫越秦嶺屏障,由漢江向渭河調水,總調水規模達15億立方米,工程主要由黃金峽水利樞紐、秦嶺輸水隧洞和三河口水利樞紐三大部分組成。國家測繪地理信息局第一地形測量隊充...
徠卡BLK360三維激光掃描儀:測量領域的革命性突破
徠卡BLK360三維激光掃描儀:測量領域的革命性突破 徠卡BLK360三維激光掃描儀自問世以來,以其卓越的性能和創新的設計理念,徹底改變了傳統測量行業的工作方式...
一文讀懂我國現代測繪基準體系建設
建設現代測繪基準提升服務保障能力 ——李維森就國家現代測繪基準體系建設與應用答記者問 《全國基礎測繪中長期規劃綱要(2015-2030年)》明確提出了我國基礎測繪發展的主要任務——加...
中緯ZDL700數字水準儀在建筑物沉降觀測中的應用
應用背景 隨著經濟的迅速發展和科學技術的不斷進步,使得許多工程項目在建設的過程中對其施工的準確度要求越來越高。因此,各種新技術、新功能的測量?jī)x器也不斷涌現,而電子水準儀更是得到了推廣和普及。電子...

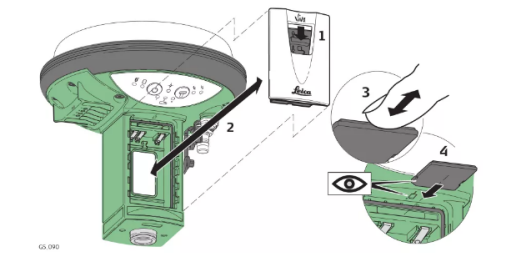

徠卡GS15 GNSS接收機 使用說明書
當我們剛接觸徠卡GS15RTK的時候,對其操作和使用都不太熟悉。這時候通常就需要徠卡GS15的使用說明來幫忙快速上手儀器。所以今天環球測繪小編就徠卡GS15RTK使用說明書給大家做一個詳細介紹,希...
千尋星耀SE實測結果大公開:兼容“5星16頻”的它到底牛在哪?
老鐵們可能已經注意到:我們的RTK接收機新品——千尋星耀SE,千尋星耀集成了千尋知寸(FindCM)升級版厘米級高精度定位服務,作為業內首個兼容“5星16頻”衛星數據的測繪終端,在樹蔭、樓宇遮擋等...

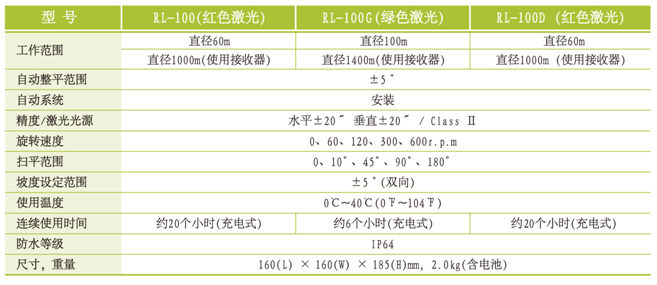

韓國新坤RL-100/RL-100G/RL-100D激光掃平儀的用途
