“舊貌換新顏,喜迎亞運會”—— 徠卡3D銑刨應用于舊路改造

數字化路面銑刨進行中
項目難點 —— 現有路面高低不平,平整度難保障
高爾夫路原有瀝青路面不理想,各個位置高低不一,整體起伏不定。
如果采用傳統銑刨方式,很難達到施工設計的平整度要求。過高的位置銑刨不到位,銑刨后路面仍將高于設計面。過低的地方未施工前就已經低于設計面,銑刨后將變得更低。所以傳統的銑刨施工方式不能有效改善施工后道路平整度,而這不僅直接影響路面瀝青層的攤鋪平整度以及瀝青層用料,也將直接影響到瀝青攤鋪后的路面使用壽命。
而基于設計數據的3D精銑刨不以原有“起伏不定”的路面作為參考基準,極大提高路面3D精銑刨后的平整度,讓您的道路“舊貌換新顏”。
3D精銑刨——數字化施工,毫米級精度
徠卡3D銑刨控制系統通過徠卡iCR80測量機器人、傳感器以及車載控制系統對銑刨機進行精準定位、銑刨深度自動控制,控制面板導入設計數據即可開始工作。這樣銑刨作業不再依賴原有路面的平整度,而是以“設計模型”為銑刨高度參考。
采用徠卡3D銑刨控制系統,整個施工過程可以達到毫米級施工精度,3D數字化銑刨完全擬合設計模型施工,精確控制銑刨深度、銑刨面更平順平整,為瀝青攤鋪打好堅實基礎。

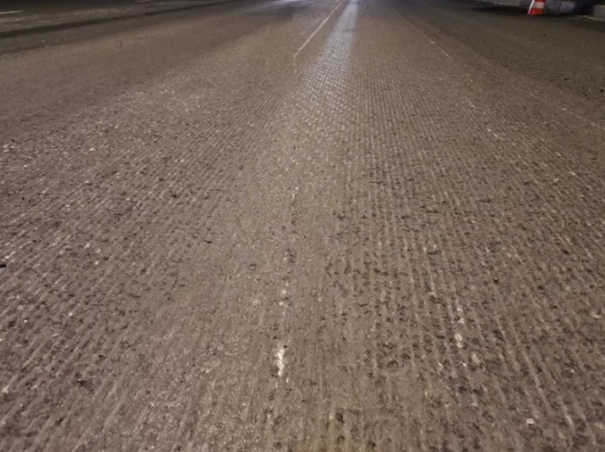

銑刨完成后的路面
簡潔易用——讓您成為質量控制的專家
徠卡測量通用型控制面板,將現場施工信息清晰地呈現在您的面前,界面操作人性化,機手在銑刨過程中,無須對銑刨深度進行手動調整,避免了傳統施工中采用2D傳感器參考原有路面而帶來的過度銑刨、銑刨不到位等施工現象。
通過面板屏幕,您可以直觀了解整個銑刨項目的整體進程,面板實時顯示當前所在位置、機器行駛速度、橫坡、車身方位角、當前銑刨深度精度等信息,施工過程數字化顯示,清晰明了。

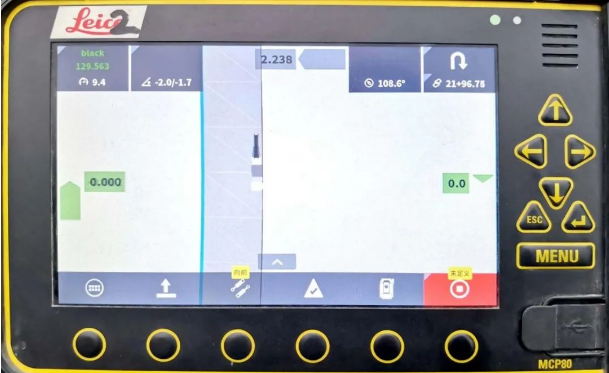

控制面板簡潔易用,通俗易懂,施工更高效
過程化控制——精準、快速、高效
徠卡iCR80自動跟蹤全站儀+CC80手簿+對中桿及棱鏡組成了單人檢測系統,可以在工作面任意點檢測,直接得到與設計面的差值數據,單人就可以獨自完成施工檢測復核,實現閉環施工控制。避免了傳統檢測中整樁號+偏距的計算方法,而不能實時得到施工精度數據,不能實現實時精度控制的問題。
在3D精銑刨施工過程中,我們可以在銑刨完成的路面隨時進行檢測,復核施工結果,保障每一段銑刨都在依據設計數據進行,讓您做到安心、放心施工。

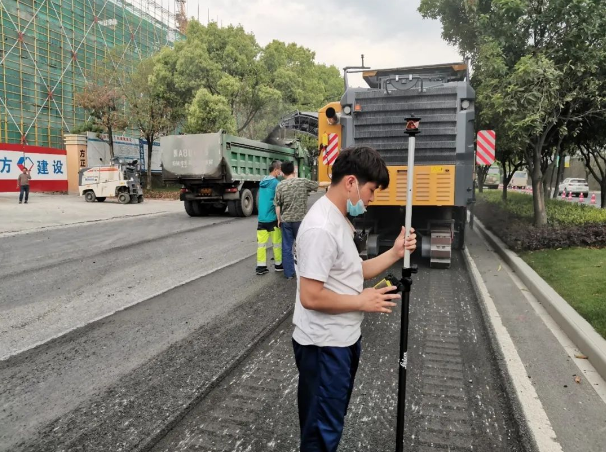

單人檢測施工質量,精度高,效率也高
夜間施工——安全可靠,值得信賴
由于項目工作量大、工期緊張,需要夜間進行施工。徠卡3D銑刨控制系統在黑夜環境及光線條件不好的情況下,測量機器人也能精準跟蹤棱鏡,施工精度不受任何影響。同時徠卡3D銑刨控制系統可以較大緩解工作人員的疲勞度,您無須在昏暗的環境下觀察、調整銑刨深度,我們的機械自動控制系統會幫您做好這一步,您只需要專注于機器的行駛。不再“一心多用”,在保證了施工精度的同時,讓您進行更安全可靠、舒適輕松的工作。

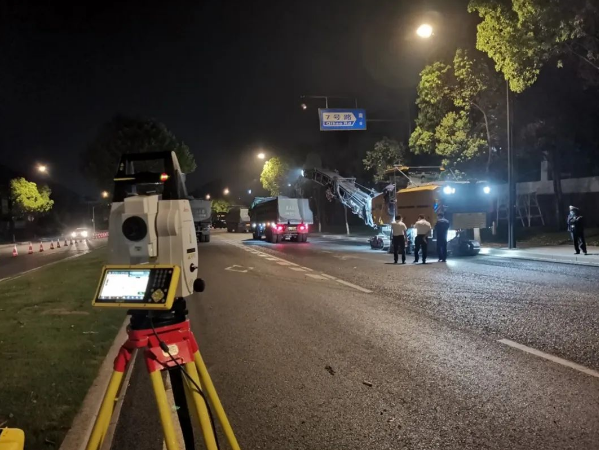

夜間施工,靚“仔”
施工方負責人反饋說:“使用3D銑刨后的路面,平整度得到了很大的提高,這對我們之后的瀝青攤鋪提供了很大的幫助,瀝青攤鋪完成后,車開上去非常"柔和”,感覺非常好!”
聲明:以上內容來源于網絡文章轉載,轉自徠卡測量系統-徠卡測量快訊 ,出于傳遞信息及學習之目的,不代表本網站的觀點、立場,本網站不對其真實性負責。
